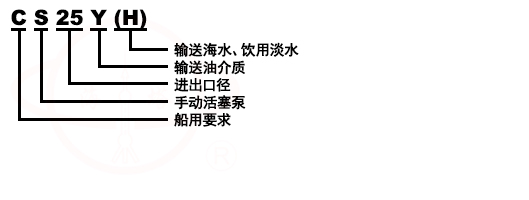

型號意義

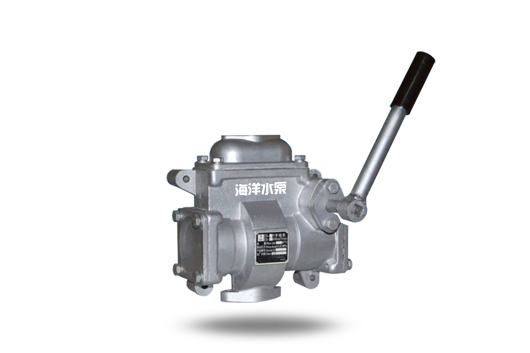

產品概況
CS-20、CS-25、CS-32型手搖泵適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS型手搖泵,設計合理、用料講究、維修簡單,重要的另件均經防腐蝕處理,因此是比較理想的船用泵浦。
技術參數
型號 |
CS-20型泵 |
CS-25型泵 |
CS-32型泵 |
流量m3/分 |
0.02m3/分 |
0.032m3/分 |
0.04m3/分 |
排出壓力Mpa |
0.25mPa |
0.25mPa |
0.25mPa |
吸入真空高度m |
(水柱) |
(水柱) |
(水柱) |
活塞行程mm |
70mm |
70mm |
90mm |
往復次數次/分 |
50次/分 |
50次/分 |
50次/分 |
泵缸直徑mm |
φ65 |
φ75 |
88mm |
手柄作用力kg |
≈18kg |
≈230N |
28kg |
進出水口徑mm |
20mm |
φ25 |
32mm |
重量kg |
6kg/臺 |
8.5kg/臺 |
12kg/臺 |

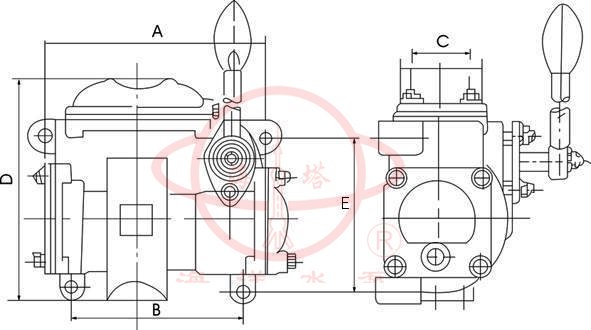

安裝尺寸
 |
||||
型號 |
CS-20 |
CS-25 |
CS-32 |
CS-38 |
A |
180 |
205 |
225 |
280 |
B |
152 |
180 |
200 |
245 |
C |
63 |
70 |
81 |
70 |
D |
213 |
220 |
249 |
260 |
E |
134 |
150 |
165 |
180 |
零部件材料
另件名稱 |
材料 |
標準 |
泵體 |
ZL102 |
GB1173-74 |
蓋 |
ZL102 |
GB1173-74 |
活塞 |
ZL102 |
GB1173-74 |
水缸套 |
HT20-40 |
GB 976-67 |
閥 |
2cr13 |
GB1220-75 |
閥座 |
H62 |
YB 553-71 |
軸 |
2cr13 |
GB1220-75 |
連桿機構 |
2cr13 |
GB1220-75 |
H型水缸套 |
H62 |
YB 553-71 |
| 本公司生產的CS型中Y型和H型在結構和各部尺寸上均相同,其中H型的缸套采用銅材料、以適應海水和生活用水。 | ||
使用與維護
1、使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油,搖動手柄、直至手柄運動自如為止。
2、工作時手柄應作角度的往復搖動。在泵進口前應設置濾器,以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3、泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置,并把泵搖動幾次看有否異常,若發現不正常,可向本廠調換。
4、CS型手搖泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。
