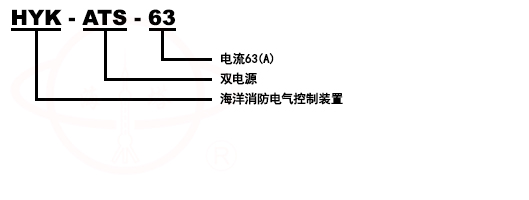

型號意義
前言
HYK-ATS-*系列消防電氣控制裝置(雙電源控制設備)是經過國家3CF認證通過，依據GB 16806-2006《消防聯動控制系統》、CNCA-C18-01：2014《強制性產品認證實施規則 火災報警產品》、CCCF-HZBJ-01《強制性產品認證實施細則 火災報警產品 火災探測報警產品》檢驗，經檢驗，所有HYK-XF-*消防電氣控制裝置系列產品檢驗項目符合GB 16806-2006《消防聯動控制系統》要求，為合格產品！

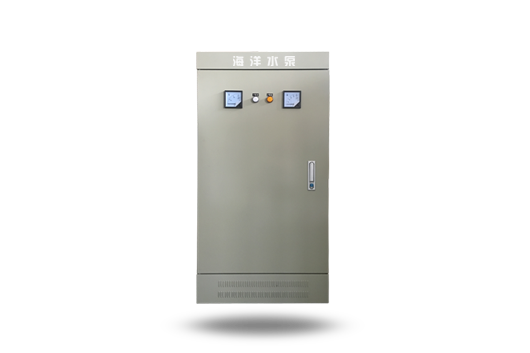

產品特性描述
外形尺寸：600*500*200-1800*800*500；
斷路器額定電流：63A-800A；
外殼材質：金屬；
輸出電壓：380V；
顯示器件：指示燈；
具有雙電源切換功能；
具有故障報警功能。
技術參數
序號 |
功率 |
電流 |
型號 |
柜體尺寸 |
認證 |
kW |
A |
||||
1 |
18.5 |
30 |
HYK-ATS-63A |
600*500*200 |
國家3CF認證 |
2 |
30-37 |
44 |
HYK-ATS-100A |
1400*600*400 |
國家3CF認證 |
3 |
45-55 |
60 |
HYK-ATS-160A |
1600*700*600 |
國家3CF認證 |
4 |
55-90 |
68 |
HYK-ATS-250A |
1800*800*500 |
國家3CF認證 |
5 |
55-90 |
82 |
HYK-ATS-400A |
1800*800*500 |
國家3CF認證 |
6 |
90-132 |
100 |
HYK-ATS-630A |
1800*800*500 |
國家3CF認證 |
7 |
132-200 |
194 |
HYK-ATS-800A |
1800*800*500 |
國家3CF認證 |
故障原因及排除方法
故障原因 |
故障現象 |
原因分析 |
處理方法 |
不能正常工作 |
不能開啟電機 |
1、三相電源進線沒電或缺相 2、控制電路熔斷器熔斷 3、控制電路接觸器損壞 |
1、檢查三相進線 2、檢查熔斷器 3、更換接觸器 |
漏水 |
漏水燈亮 |
1、泵體泄漏 2、BD控制線路板元件損壞 3、控制電路電源變壓器損壞 |
1、修泵 2、仔細檢查線路板 3、檢查電源變壓器變壓器初級380V次級12V |
過載 |
過載燈亮 |
1、電機過載 2、葉輪被雜物卡住 3、熱斷電器參數整定不準確 |
1、檢查電機 2、清洗泵體流道 3、重新整定熱繼電路參數 |
超溫 |
超溫?zé)袅?/div> |
水池缺水 | 調整池球位置 |
液位自動控制不工作 |
手動工作正常自動不工作 |
浮球故障 | 更換浮球 |
自耦減壓工作不正常 |
自耦減壓能啟動, 但不能轉換到全壓運行 且啟動時間較長, 延時切斷減壓電源 (保護電路工作) |
1、電流~時間轉換繼電器故障 2、轉換電路中間繼電器線圈損壞 3、接觸器損壞 4、時間繼電器線圈損壞 |
仔細檢查,更換 |
自耦減壓不工作 |
不能啟動電機 |
1、JD1-A線圈損壞 2、時間繼電器損壞 |
仔細檢查,更換 |
備用泵不能自動投入 |
1、潛污泵主用泵損壞, 備用泵不能自動投入 2、主用泵損壞, 備用泵不能自動切入工作 |
1、備用泵控制浮球損壞 2、故障時間繼電器(AH3-3-10S) |
1、更換浮球 2、更換時間繼電器 |
Y-△降壓不工作 |
1、能啟動電機, 但不能轉換到全壓工作 2、不能啟動電機 |
1、轉換時間繼電器損壞 2、接觸器IXC損壞 |
1、仔細檢查,更換 2、仔細檢查,更換 |
